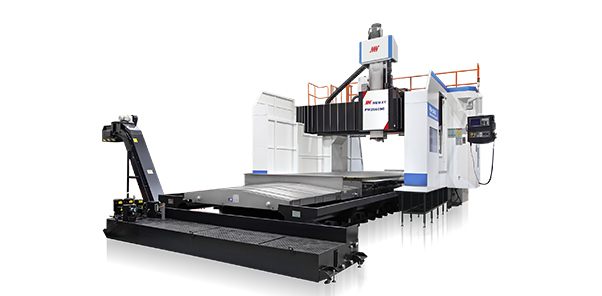

PM系列重切型龙门加工中心
- 产品概览
- 产品特征
- 技术参数
 |  | |
01、高刚性整体结构设计 各部件结构经有限元分析，加工精度高，性能稳定。 | 02、床身导轨 进口滚柱直线导轨，双导轨和四导轨床身结构，刚性高，动态性能好。 | |
 |  | |
03、横梁导轨 大跨距铸铁镶钢阶梯导轨，抗弯抗扭能力俱佳；增加导轨滚轮卸荷装置，切削刚性好，加工精度稳定。 | 04、主变速 ZF齿轮箱和自制齿轮箱组合结构，有效提高主轴输出扭矩，适合于重切削。 | |
项目 | 单位 | PM2030HZ | PM2040HZ | PM2060HZ | PM2080HZ | PM2540HZ | PM2560HZ | PM2580HZ | PM25100HZ | PM3040HZ | PM3080HZ | PM3080HZ | PM30100HZ | PM30120HZ | PM30140HZ | PM2560SC | PM2580SC | PM25100SC | PM3040SC | PM3060SC | PM3080SC | PM30100SC | PM30120SC | PM30140SC |
工作台宽度 | mm | 2000 | 2500 | 3000 | 2500 | 3000 | ||||||||||||||||||
工作台长度 | mm | 3000 | 4000 | 6000 | 8000 | 400 | 6000 | 8000 | 10000 | 4000 | 6000 | 8000 | 10000 | 12000 | 14000 | 6000 | 8000 | 10000 | 4000 | 6000 | 8000 | 10000 | 12000 | 14000 |
工作台行程（X轴） | mm | 3200 | 4200 | 6200 | 8500 | 4200 | 6200 | 8500 | 10500 | 4200 | 6200 | 8200 | 10500 | 12500 | 14500 | 6200 | 8200 | 10500 | 4200 | 6200 | 8500 | 12500 | 125000 | 14500 |
滑鞍行程（Y轴） | mm | 3200 | 3200 | 3700[4200] | 4200[4600] | 3700[4200] | 4200[4600] | |||||||||||||||||
滑枕行程（Z轴） | mm | 1000[1250] | 1000[1250] | 1250 | 1250[1500] | 1250[1500] | ||||||||||||||||||
两立柱之间距离 | mm | 2800[3200] | 2800[3200] | 3300[3800] | 3800[4200] | 3300[3800] | 3800[4200] | |||||||||||||||||
转速范围 | r/min | 40～3500 | 40～3500 | 40～3500 | 40～2500 | 3800[4200] | ||||||||||||||||||
最大输出扭矩 | N.m | 1120/1320 | 1120/1320 | 1120/1320 | 1993/2458 | 1993/2548 | ||||||||||||||||||
主轴电机功率 | kW | 22/26 | 22/26 | 22/26 | 30/37 | 30/37 | ||||||||||||||||||
