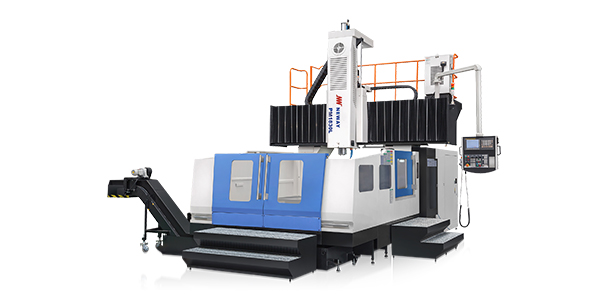

PM系列高速直联龙门加工中心
- 产品概览
- 产品特征
- 技术参数
 |  | |
01、高刚性整体结构 主要关键零件均采用树脂砂高强度优质铸件，刚性好，稳定性强。 | 02、床身导轨 采用进口滚动导轨，PM20HA及以下型号为两导轨，PM25HA及以上型号为3导轨，保证机床具有优良的承载性能。 | |
 |  | |
03、横梁及导轨 横梁两导轨间距大，有效抗前倾；采用进口滚珠重载直线导轨，摩擦小，承载能力强，高速振动小，低速无爬行，定位精度及精度保持性好。 | 04、主轴及滑枕 选用进口主轴，扭矩大、转速高，充分满足镗铣及钻孔加工；滑枕采用大截面贴塑导轨，四面环抱结构，保证切削加工的平稳，特别适用强力切削，大孔镗削及使用角度头的五面加工。 | |
项目 | 单位 | PM0813L | PM1320L | PM1330L | PM1525L | PM1630L | PM1830L | PM1840L | PM2040L | PM2060L |
工作台宽度 | mm | 1300 | 1500 | 1600 | 1800 | 2000 | ||||
工作台长度 | mm | 900 | 2100 | 3100 | 2600 | 3000 | 3000 | 4000 | 4000 | 6000 |
工作台行程（X轴） | mm | 800 | 2200 | 3200 | 2700 | 3200 | 3200 | 4200 | 4200 | 6200 |
滑鞍行程（Y轴） | mm | 1300 | 1500 | 2100 | 2700 | 2700 | ||||
滑枕行程（Z轴） | mm | 700 | 700 | 800 | 800[1000] | 1000 | ||||
两立柱之间距离 | mm | 1400 | 1600 | 1800 | 2300 | 2800 | ||||
转速范围 | r/min | 15000 | 15000 | 100-10000 | 100-12000[BT40:15000] | 1000-10000[BT40:15000] | ||||
最大输出扭矩 | N.m | 34/46 | 34/46 | 140/165 | 95/118[140/165] | 140/165[BT40:95/118] | ||||
主轴电机功率 | kW | 11.7/15.8 | 11.7/15.8 | 22/26 | 15/18.5[22/26] | 22/26/[BT40:15/18.5] | ||||
