概述
阀门是石油化工、电站、管线、造船等国民经济各部门不可缺少的流体控制没备。主要用于工艺管道介质的切断、节流、调压和改变流向等。工业和民用工程中的通用阀门可分为：闸阀、截止阀、止回阀、球阀、蝶阀、节流阀、安全阀、减压阀等。
依托纽威阀门20多年的工业阀门及石油设备制造经验积累，使纽威数控装备的机床可全方位的为客户提供更高的切削性能。大扭矩、高刚性是阀门及石油设备加工的基本要求。纽威数控装备的卧式加工中心可增设平旋盘，利用通用的刀具可完成复杂的车削加工。同时开发出了高效的龙门钻削加工中心，极大的提高了大型阀门的加工效率。多样稳定的数控设备，可为您更好的创造商机，有效的缩短加工时间，节约成本等。
-

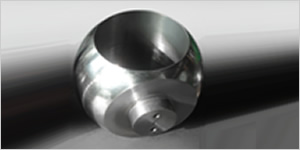

球阀球体
展开 收缩
专利设计，工件垂直安装，最大限度降低球体的装夹变形，保证球的圆度。
工件介绍：
工件名称：16寸球体
工件材料：段钢
加工余量：0.3MM
加工部位：精磨球体
加工时间：38MI
推荐机型：
SMG数控球面磨床
加工特点：
专利设计，工件垂直安装，最大限度降低球体的装夹变形，保证球的圆度。
采用进口大功率，高精度磨床主轴单元及精密数控回转工作台，保证整机高精度。
标配吸雾装置，最大限度保护环境
-

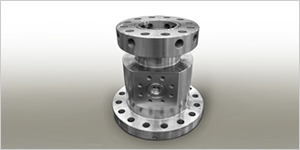

套管四通
展开 收缩
工件介绍：
工件名称：套管四通 245X178CH3
5J工件材料： 4130
加工余量： 4MM
加工时间：50min
工序①②
推荐机型：NL1005H数控卧式车床
加工描述：卡盘夹紧工件加工大端面，槽，内孔等；选用刀具：
T01：外圆车刀DCLNL3232P16
T02：自制镗杆+外圆车刀DCLNR3232P16
T03：端面槽刀RF123H13-2525B-220BM
T04：自制镗杆+外圆车刀RF123J13-2525BM
加工时间：40min
工件介绍：
工件名称：套管四通 245X178CH3
5J工件材料： 4130
加工余量： 4MM
加工时间：50min
工序③
推荐机型HM634TP卧式加工中心
加工特点：
高刚性整体结构床身，满足重切要求
进口主轴单元，满足高转速，大扭矩的需求
可配置平旋盘，实现车削功能
选用刀具：
T01：面铣刀 R390-100Q32-17M
T02：1-1/2LP螺纹底孔钻
………
加工时间：90min
加工描述：以内孔定位，压紧后加工侧面相关部位
工件介绍：
工件名称：套管四通 245X178CH3
5J工件材料： 4130
加工余量： 4MM
加工时间：50min
工序④：
推荐机型：VM1706H立式加工中心
加工描述：夹具夹紧工件，加工大小 端面等相关部位 选用刀具：
T01：加工小端面孔，钻头880-D5100L40-03
T02：倒角钻
加工时间：16min
-

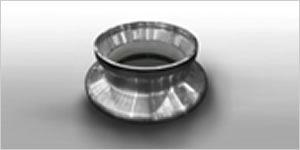

闸阀阀体
展开 收缩
工件介绍：
工件名称：阀体，2-1/16’API6A闸阀
5J工件材料：A487 4C
加工步骤：车序① 车序② 钻铣序
加工余量： 4MM
加工时间：30min
车序①
推荐机型：NL634SZ数控卧式车床
加工特点：选用通用夹具,使换线更快捷
加工描述：夹紧工件，车两端法兰；
选用刀具：
T01：外圆车刀DCLNR2525M12+刀片CNMG120408-PR4215
T02：端面车刀RF123H13-2525B-132BM+刀片N123H2-0400-TM4255
T03：内孔镗刀A50U-DCLNL16+刀片CNMG160608-PM4225
T04：特殊镗刀（通道孔，座圈孔加工）
工件介绍：
工件名称：阀体，2-1/16’API6A闸阀
5J工件材料：A487 4C
加工步骤：车序① 车序② 钻铣序
加工余量： 4MM
加工时间：30min
车序②
推荐机型：NL634SZ数控卧式车床
加工描述：夹具夹紧工件，车中头；
选用刀具：
T01：外圆车刀DCLNR2525M12+刀片CNMG120408-PR4215
T02：内镗刀A50U-DCNLR16+刀片CNMG160608-PM4225
加工节拍：10MIN
工件介绍：
工件名称：阀体，2-1/16’API6A闸阀
5J工件材料：A487 4C
加工步骤：车序① 车序② 钻铣序
加工余量： 4MM
加工时间：30min
钻铣序
推荐机型：VM905T立式加工中心
加工特点：采用专用夹具，使产品加工更稳定；
加工描述：夹紧法兰，加工两端法兰孔及中头钻孔攻丝；
选用刀具：
T01：可转位刀片钻头880-D3200L40-03
T02：倒角钻
T03：螺纹刀
加工节拍：25MIN
-

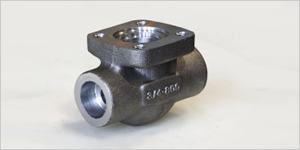

锻钢阀阀体
展开 收缩
工件介绍：
工件名称： 3/4寸锻钢阀阀体
工件材料：A105
加工余量：单边3mm，孔中实
推荐机型：
FMS-001 小零件加工自动线
NL502SA+VM903H设备基本要求：
工序①NL502SA数控卧式车床
工序②VM903H立式加工中心
工序①
选用机床:VM903H
工艺描述:四轴配液压夹具，外形定位，加工三个面
加工节拍:4min
工序②
选用机床：NL502SA
工艺描述：非标翻转卡盘装夹，加工三个面
加工节拍: 4min
-

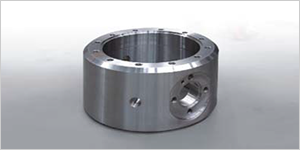

球阀阀体
展开 收缩
工件介绍：
工件名称：阀体6寸600磅三片式固定球阀
工件材料：LF2
加工步骤：车序①铣钻序①铣钻序②
加工余量：2MM（单边）
加工时间：31min
车序①
推荐机型：NL502SA数控卧式车床
加工特点:采用通用夹具和刀具,互换性强，加工效率高;
加工描述：液压三爪卡盘夹紧一端毛坯，粗精车另一端外圆，端面，内孔；
选用刀具：
T01：外圆车刀DCLNR25252M12+刀片CNMG120408-PR422515
T02：外圆车刀DCLNR25252M12+刀片CNMG120408-PR4215
T03:内孔镗刀A40T-DCLNR12+刀片CNMG120408-PR4225
T04:内孔镗刀A40T-DCLNR12+刀片CNMG120408-PR4215
工件介绍：
工件名称：阀体6寸600磅三片式固定球阀
工件材料：LF2
加工步骤：车序①铣钻序①铣钻序②
加工余量：2MM（单边）
加工时间：31min
铣钻序①
推荐机型：VM503H动柱式立式加工中心
工艺描述：三爪卡盘夹外圆，钻攻法兰孔；
选用刀具：
T01：可转位刀片钻头880-1950L25-03
T02：倒角钻E6819TIN-31
T03：丝锥2256-UNC7/8
加工节拍：6MIN
工件介绍：
工件名称：阀体6寸600磅三片式固定球阀工件材料：LF2
加工步骤：车序①铣钻序①铣钻序②
加工余量：2MM（单边）
加工时间：31min
铣钻序②
推荐机型：HM503D卧式加工中心
加工特点：一次装夹实现多角度加工，可选配特色刀具平旋盘；
工艺描述:以内孔定位，压紧后加工侧孔；
选用刀具：
T01：可转位刀片钻头880-D4000L40-03
T02：平旋盘
T03：面铣刀：R390-063Q22-11M
T04：ф12钻头
T05：ф8钻头
T06：可转位刀片钻头880-D2300L25-03
T07：倒角钻：E6819TIN-31
T08：M14丝锥：205675-M14
T09: 3/4-14NPT丝锥25167-NPT3/4
加工节拍：15MIN
