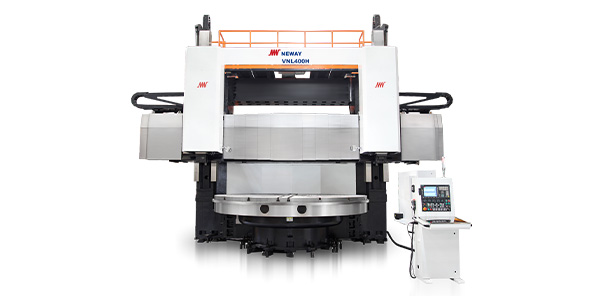

VNL系列数控立式车床
- 产品概览
- 产品特征
- 技术参数
 |  | |
01、整体 单柱和双柱数控立式车床均采用左右对称结构,双柱数控立式车床双刀架加工，加工效率更高，占地面积更小。 | 02、横梁升降系统 横梁移置定位精度高，对于在0～1000mm范围内任意高度的工件都能方便的加工。 | |
 |  | |
03、导轨 直线导轨和滑动导轨配合使用，精度稳定，摩擦力小，抗振性好、承载能力大。 | 04、导轨、丝杠 进口滚柱式滚动导轨，承载大，精度高 ；进口滚珠螺杆热抑制功能好，可靠性高。 | |
项目 | 单位 | VNL40S/H | VNL50S/H | VNL65S/H | VNL80S/H | VNL80SK/HK | VNL125S/H | VNL125SK/HK | VNL160S/H | VNL160SK/HK | VNL250S/H | VNL250SK/HK | VNL400SF/HF | VNL400S/H | VNL500S/H |
最大回转直径 | mm | Φ620 | Φ800 | Φ900 | Φ1000 | Φ1000 | Φ1500 | Φ1500 | Φ1800 | Φ1800 | Φ2750 | Φ2750 | Φ4000 | Φ4000 | Φ5000 |
最大切削直径 | mm | Φ600 | Φ550 | Φ760 | Φ900 | Φ900 | Φ1250 | Φ1250 | Φ1600 | Φ1600 | Φ2500 | Φ2500 | Φ4000 | Φ4000 | Φ5000 |
最大工件高度 | mm | 460 | 600 | 700 | 800 | 600 | 1000 | 1000 | 1600 | 1600 | 2000 | 2000 | 1000 | 2000 | 2000 |
主电机功率 | kW | 18.5/22 | 18.5/22 | 24/30(S) | 30(连续） | 37（连续） | 55（连续） | 75（连续） | |||||||
工作台直径 | mm | 12"(液压卡盘) | 15"(液压卡盘) | 18"(液压卡盘) | 21"(液压卡盘) | Φ1000 | Φ1000 | Φ1250 | Φ1250 | Φ2250 | Φ2250 | Φ3600 | Φ3600 | Φ4500 | |
工作台最高转速 | r/min | 2000/2500 | 1250/2000 | 1500/2000 | 1250 | 1250 | 500 | 500 | 400 | 400 | 120 | 120 | 63 | 63 | 50 |
工位数 | - | 卧式 [(立式)] | 12(卧式） | 8(刀库) | 4(立式） | 8(刀库) | 4(立式) | 12(刀库) | 1 | 12(刀库) | 1 | 1 | 1 | ||
