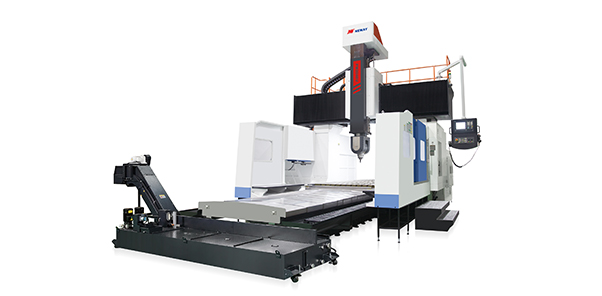

PM-U系列五轴联动龙门加工中心：龙门框架固定，工作台在床身上的移动为X轴，主轴箱在滑鞍内移动为Z轴，滑鞍连同主轴箱在横梁上移动为Y轴。 摆头绕Z轴的旋转为C轴， 电主轴绕X轴的旋转为A轴。 该系列机床Z轴采用4条进口滚柱直线导轨环抱结构，保证传动刚性及快速响应性。 选用欧洲进口五轴头。多种规格主轴功率及转速可供客户选择。 PMB-U高架五轴： 本机床采用工作台固定，横梁等部件前后移动的结构形式。进口A/C附件头配合电主轴、25m/min的快移速度、Z轴四线轨、大滑枕的结构具有高刚性、高速、稳定、高效等特点，适用于民用航空类零件的加工。 |
PMU五轴联动龙门加工中心以黑色及有色金属、铝合金、磨具钢等材料为加工对象，特别适用于复杂曲面零件的加工。具有高速、高精度、高柔性、环保等特点，是加工民用航空领域高端零件的首选。 本机床采用SIEMENS 840Dsl数控系统。欧洲进口AC摆头，刚性好，精度高，稳定性强。机床进给由三个直线坐标轴即X轴、Y轴、Z轴和两个旋转轴即C轴和A轴构成。三个直线坐标轴均采用SIEMENS伺服电机、进口滚珠丝杠驱动，配海德汉光栅尺，实现全闭环控制。A轴、C轴及电主轴通过力矩电机驱动，内置圆光栅反馈位置信号，保证摆头精度。 |
项目 | 单位 | PM2040U | PM2060U | PM2560U | PM2580U |
工作台宽度 | mm | 2000 | 2500 | ||
工作台长度 | mm | 4000 | 6000 | 6000 | 8000 |
工作台行程（X轴） | mm | 4200 | 6200 | 6200 | 8500 |
滑鞍行程（Y轴） | mm | 3200 | 3700 | ||
滑枕行程（Z轴） | mm | 1000[1250][1500] | 1000[1250][1500] | ||
两立柱之间距离 | mm | 2800 | 3300 | ||
转速范围 | r/min | 24000 | 24000 | ||
最大输出扭矩 | N.m | 60/73 | 60/73 | ||
主轴电机功率 | kW | 37/46 | 37/46 | ||
